很多人第一次留意到这种弹簧，是在搬运、装卸或路边检修的时候——卡车底盘下方挂着一组带挂钩的卡扣组件，里面套着一根密圈圆线压缩弹簧，两端各连一根金属拉杆，一头挂车架、一头挂下方锁链。看起来不起眼，但它直接决定了厢式货车侧板"开得顺、锁得紧、跑长途不松"。这一组实拍图就是来自一台五十铃 ISUZU 厢式货车的真实使用场景，下面我们就用这台车的卡扣机构，把这类压缩弹簧的工作逻辑、选型维度和常见失效讲清楚。
一、车厢卡扣里的压缩弹簧到底在做什么工作

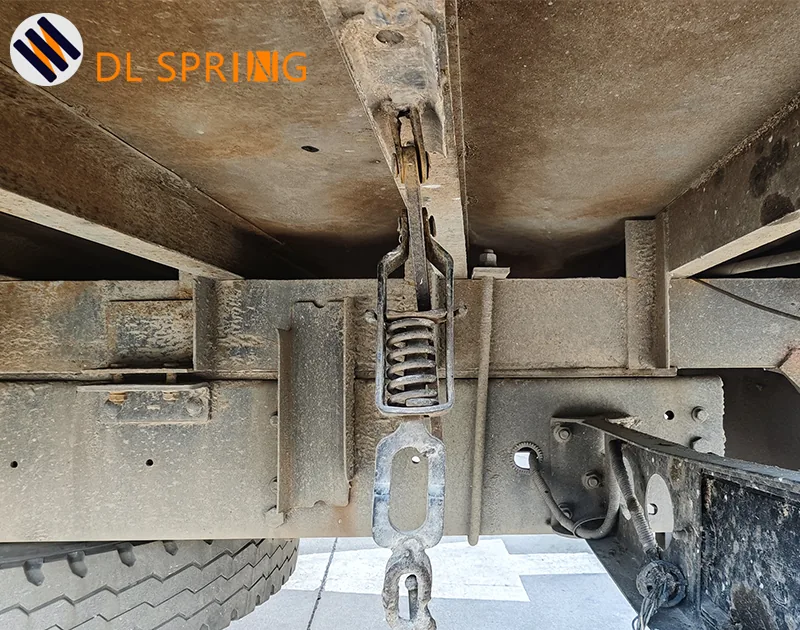

从底盘特写图可以清楚看到结构：一根密圈圆线压缩弹簧装在一组拉杆/挂钩件中间，弹簧两端是平磨并紧端，并不是带挂钩的拉伸弹簧。两侧拉杆穿过弹簧，把弹簧两端面相向"夹"住，整组机构再串联在车架横梁与下方锁链之间。
这种"用压缩弹簧实现拉力"的卡扣组件，工作过程其实只有三步：
- 预紧——侧板关闭后，拉杆把弹簧压到一个固定的预压量，弹簧反弹力通过两根拉杆变成"拉紧力"，把锁扣牢牢拉在锁点上；
- 释放——人工松开锁扣或抬起拉手时，机构进一步压缩弹簧，让锁扣脱开；
- 复位——侧板再次关合时，弹簧反弹把锁扣拉回锁紧位置。
也就是说，这种弹簧不是单纯"压紧件"，而是一个长期处于预压、并要承受反复短行程动作的部件。这一点决定了它的选型和普通装饰用弹簧完全不一样。
二、从实拍图能直接判断出来的几个关键参数
只看一张实拍图，工程师其实能马上判断出这类弹簧的选型边界。我们重点关注以下五个维度：
1. 自由长度和预压长度
密圈圆柱压簧装入卡扣组件后必须保持固定预压量。预压太小，颠簸时会出现"锁不死、嘎嘎响"；预压太大，松锁时拉手很费力，长期下来弹簧端面会出现压痕、并紧圈被压死。
2. 钢丝直径和外径比（D/d）
图中弹簧线径明显较粗、簧圈密排，是典型重型压簧布局。D/d 偏大时刚度不足、容易侧弯；D/d 过小则刚度过高，松扣时人手动作很吃力。
3. 端部形式
车厢卡扣压簧常用两端并紧磨平（Closed and Ground），端面平整、装配后受力均匀。如果做成两端并紧不磨平甚至开口端，长期循环下端面会出现局部压陷，反弹力失稳。
4. 预压力（P1）和最大压缩力（P2）
卡扣机构对预压力很敏感：P1 太低锁不紧，P1 太高人手开关吃力，必须按实际锁扣行程和拉手力反推。预压力对应的是装配后的状态，不是自由状态。
5. 表面处理
底盘悬挂位置常年暴露在雨水、泥浆、盐雾、刹车粉尘里，本体若只做发黑或简单防锈，一两年就会锈蚀、簧圈互相粘连。这类位置一般推荐镀锌钝化或电泳，关键路线推荐喷塑/达克罗。我们在 弹簧表面处理 这一页详细写过不同工艺的耐蚀差异。
三、为什么这类压簧"看起来都差不多，用起来差很多"
车厢卡扣压簧表面上结构都接近，但实际寿命差距非常大，主要来自三方面：
- 材料：户外重载压簧普遍使用高碳弹簧钢丝（如 SWB、SWC 类）或合金弹簧钢丝。便宜的低碳钢丝在反复压缩下很容易残余变形，几个月就出现弹簧"越用越短"，预压力一路下滑。
- 绕制工艺：卡扣压簧的密圈段、并紧端、过渡圈，对绕制设备和模具要求很高。绕制不到位时端面不平、并紧不实，受力会直接传到中间圈，弹簧就从那里先疲劳失效。绕制工艺细节可参考我们的 弹簧绕制工艺 介绍。
- 去应力回火：成形后必须经过去应力回火，否则装车后预压一段时间，弹簧会出现明显蠕变、自由长度变短、预压力衰减，锁扣随之松动。
这三点加起来，就是"同样外观，价格差几倍，寿命差十几倍"的根本原因。
四、户外工况下最常见的失效模式
我们在售后回访和样件分析里，看到这类卡扣压簧的失效主要集中在四类：
| 失效模式 | 现场表现 | 主要原因 |
|---|---|---|
| 自由长度永久变短 | 预压力下降、锁扣松、侧板异响 | 选用低等级钢丝或缺少去应力回火 |
| 簧圈疲劳断裂 | 弹簧从中间某圈断开 | 中圈应力集中 + 长期反复压缩 |
| 簧圈锈蚀粘连 | 启用时"啪"的一声才能松开 | 表面处理不到位，雨水盐雾侵入 |
| 整体侧弯 | 弹簧轴线偏、端面不平 | 装配时拉杆别劲 / 路面冲击 + 钢丝偏软 |

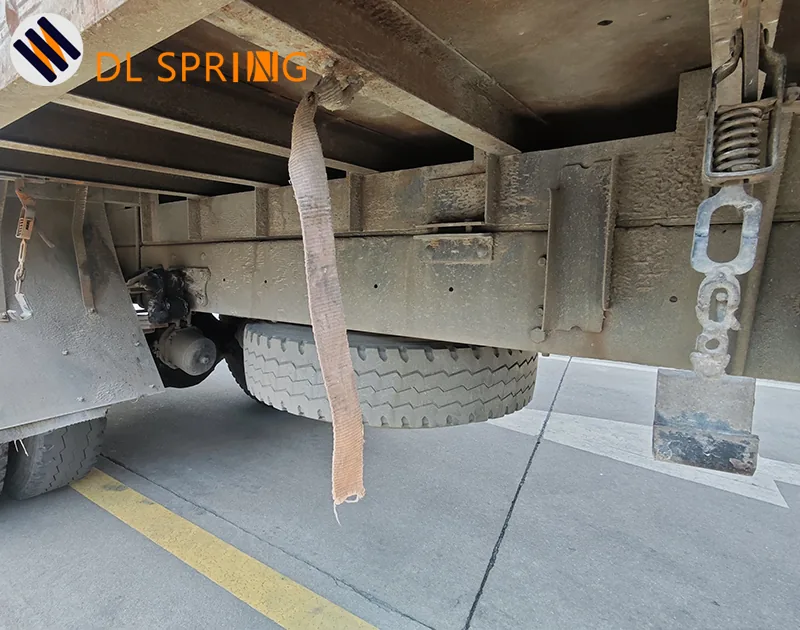

第二张实拍图能看到，这类卡扣组件在车架上往往不是孤立装一组，整车两侧多组并联，任何一组失效都会让对应侧板锁扣不到位。所以这种弹簧几乎不能"等坏了再换"，更适合按周期保养。
五、选型时建议确认的清单
如果你正在为新车型、定制车厢或维修件做选型，至少要先确认下面几项再询价：
- 自由长度、装配（预压）长度、最大压缩长度（直接对应锁扣行程）
- 装配状态下的预压力 P1 与最大压缩力 P2
- 钢丝材料（碳钢丝 / 合金钢丝 / 不锈钢丝）
- 端部形式：两端并紧磨平 / 并紧不磨平 / 开口端
- 表面处理（镀锌钝化 / 电泳 / 喷塑 / 达克罗）
- 工作环境：长途、矿区、沿海、冷库等
- 寿命预期与维护周期
如果其中几项还不确定，可以先把样品或图纸发给我们，我们这边按 定制弹簧 流程帮你确认，避免一次性下大批量后才发现选型边界没卡好。我们的 压缩弹簧产品分类 也能用作初步对照。
六、采购方常见误区
- 只看外形拷贝：原车件什么样我就要什么样——但原件可能本身就用得偏紧，工况已经变化的车型继续照抄会更早出问题。
- 只盯单价：卡扣压簧单价低，很多采购按"打包件"来询，忽略了寿命差异带来的整车售后成本。
- 忽略表面处理选项：很多询价单不写工况，回来的报价默认按低成本表处来报，结果上车半年开始锈蚀。
- 忽略去应力工艺：图纸只标尺寸、不标工艺要求，工厂可能省去去应力回火，导致预压力很快衰减。
七、总结
卡车车厢侧板卡扣用压缩弹簧是一个"看着小、其实关键"的件。一根弹簧没选好，影响的是侧板能不能锁紧、运输安全、整车售后成本。重点抓三件事就够：预压力对得上锁扣、材料和工艺对得上工况、表面处理对得上户外环境。这一组顶立弹簧实拍图正好覆盖了卡扣机构的关键部位，可以作为你下次询价、画图、做样件评审时的对照参考。
FAQ
1. 这类卡车车厢卡扣弹簧通常用什么材料？
户外重载场景常用高碳弹簧钢丝（如 SWB、SWC 类）或合金弹簧钢丝；湿热、沿海等场景可考虑不锈钢丝。具体牌号要按载荷、寿命和成本综合定。
2. 是不是越粗越长越保险？
不是。线径过粗会让刚度过高、人手开关吃力；自由长度过长会让安装预压不足，反而锁不紧。必须围绕锁扣行程和工作力来反推。
3. 同一辆卡车上每侧应该用几组？
取决于车厢长度、侧板段数和锁扣布置。常见做法是按锁点数量布置同规格卡扣组件并联，所有弹簧规格保持一致，便于统一备件。
4. 户外卡车卡扣压簧推荐哪种表面处理？
长途、雨水、盐雾、矿粉环境下，建议在镀锌钝化的基础上升级到电泳或喷塑/达克罗，单纯发黑/上油在这类工况下寿命比较有限。
5. 没有图纸，只有原件实物，能定制吗？
可以。把样品寄过来，我们用卡尺和测力工具反推自由长度、线径、外径、端部形式、预压力，再结合你提供的工况补全图纸。
6. 多久检查一次比较合适？
建议结合常规底盘维护周期，至少每个保养周期目视检查一次：簧圈是否粘连、有没有锈蚀斑、端面是否平整、自由长度是否明显变短，发现一项就成组更换。
