表面处理

后处理工艺

表面处理是弹簧制造的关键后处理工序，通过在弹簧表面施加保护层或改性处理，显著提升耐腐蚀性、耐磨性和使用寿命，确保弹簧在各种严苛工况下稳定运行。

镀铬是在弹簧表面电镀一层铬的工艺，镀层厚度 0.5-5μm。铬层硬度高（HV 800-1000），具有极佳的耐磨性和镜面光泽效果。该处理可显著提高弹簧表面硬度，减少摩擦系数，适用于高频往复运动的精密弹簧，同时提供优异的装饰性。

镀锌是在弹簧表面电镀或热浸镀一层锌的工艺，锌层厚度通常为 5-15μm。该工艺具有优异的耐腐蚀性能，可有效防止弹簧在潮湿环境中生锈。热镀锌因其镀层均匀、结合力强，广泛应用于户外及高腐蚀环境，使用寿命可延长 3-5 倍。

化学发黑是通过化学氧化反应在弹簧表面生成致密的四氧化三铁保护膜，膜层厚度 0.5-1.5μm。该工艺成本低、不改变弹簧尺寸精度，可提供基础防锈能力并减少光反射，常用于内部机械弹簧或需要消光处理的场合。

电泳涂装是利用电场作用，使涂料粒子在弹簧表面均匀沉积并固化的工艺。涂层厚度 15-25μm，具有极强的耐腐蚀性和化学稳定性，盐雾测试可达 500-1000 小时。涂层附着力强、无针孔，特别适合复杂形状弹簧的全方位防护。

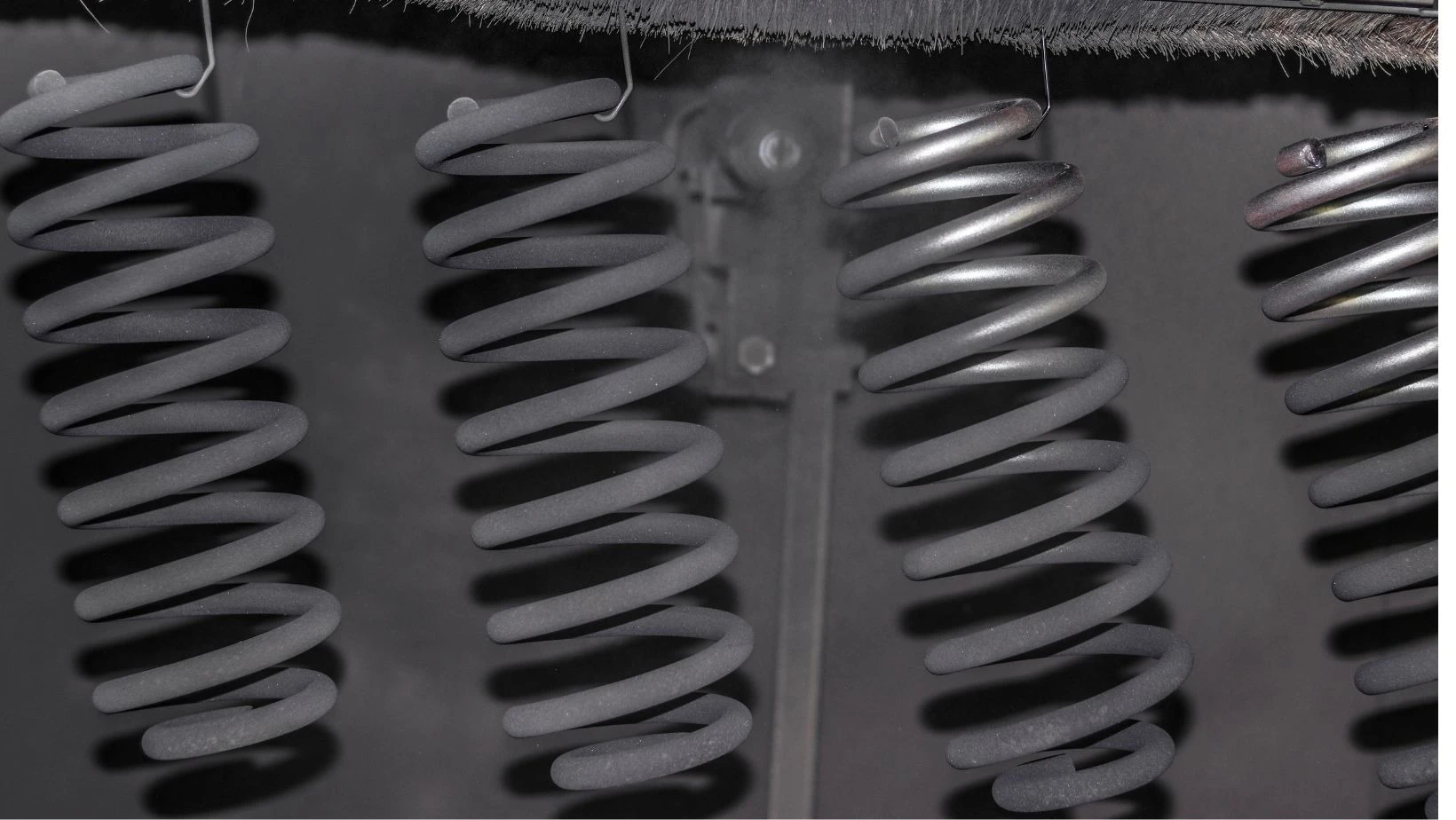

喷塑是将粉末涂料通过静电吸附在弹簧表面，经高温固化形成涂层的工艺。涂层厚度 50-100μm，具有优异的耐候性、耐化学腐蚀性和机械强度。涂层无溶剂、环保，色彩丰富，广泛应用于家具弹簧、健身器材弹簧等需要装饰性和防护性的场合。

达克罗是一种锌铝片状涂层技术，涂层厚度 6-8μm，由锌片、铝片和铬酸盐组成。该工艺最大优势是无氢脆风险，耐盐雾性能可达 1000 小时以上，耐热性能优异（可耐 300℃ 高温）。广泛应用于汽车、高铁等高强度弹簧的防腐处理。

钝化是通过化学处理在不锈钢弹簧表面形成致密氧化膜的工艺，可去除表面游离铁，显著提高耐腐蚀性能。磷化是形成不溶性磷酸盐结晶膜，膜层厚度 1-5μm，常作为涂装底层使用，形成双重防护体系，广泛应用于汽车弹簧制造。

电解抛光是通过电化学溶解作用去除弹簧表面微观凸起，获得光滑镜面效果的工艺。表面粗糙度可达 Ra 0.2μm 以下。该处理可去除表面应力集中点，提高疲劳寿命，同时形成钝化层增强耐腐蚀性，适用于医疗器械、食品机械等高洁净度要求的精密弹簧。

镀金或镀银是在弹簧表面电镀贵金属层的工艺，镀层厚度通常为 0.5-3μm。金层具有极佳的导电性和抗氧化性，银层导电性最优且具有抗菌性能。主要应用于电子接插件弹簧、精密仪器弹簧等对导电性和可靠性要求极高的场合。

不同的使用环境需要不同的表面处理工艺。我们的技术团队可根据您的工况条件（温度、湿度、腐蚀介质、使用寿命等），为您推荐最经济高效的表面处理方案。

慈溪市顶立弹簧有限公司

浙江省宁波市慈溪市纬二西路211号
