模具弹簧在样品检验时载荷合格，装入模具后却可能出现高度下降、断裂、偏磨或回弹不足。原因通常不只是“弹簧质量好不好”，还与压缩量、导向方式、偏载、循环频率和工作环境有关。疲劳测试的作用，就是在可控条件下复现这些循环载荷，观察弹簧性能如何变化。
静态检验合格，为什么还要做疲劳测试？
静态检验回答的是某一个高度下的载荷是否符合要求；疲劳测试关注的是弹簧反复工作后，能否继续保持设计需要的形状和力值。两者对应不同的风险：
- 静态载荷偏差，可能影响模具闭合、顶料或复位动作。
- 循环后自由高度下降，说明可能出现永久变形或应力松弛。
- 局部磨损、裂纹或端部损伤，可能与导向、偏载或表面状态有关。
因此，疲劳测试不是简单地“把弹簧压很多次”，而是把实际工况转换成可记录、可复核的测试条件。需要先确认的参数可参考模具弹簧参数页面；如果现有标准件无法覆盖空间或载荷要求，则应把测试条件一并写入定制弹簧询价资料。
测试前，先把工作工况说清楚
1. 明确起始高度与最大压缩量
测试至少要说明弹簧在模具中的自由高度、安装高度、工作高度，以及允许的最大压缩量。只给出“压缩 20%”并不够，因为不同自由高度、线径和圈数对应的实际应力并不相同。测试夹具也应尽量模拟实际支撑面和导向状态。
2. 确认导向与受力是否稳定
模具弹簧通常在导柱、导套或孔内工作。若测试时没有导向，或者上下压盘不平行，弹簧可能发生弯曲和偏磨，测试结果就难以代表真实装配状态。多支弹簧同时工作时，还要关注各支弹簧的高度和受力是否一致。
3. 记录循环方式和环境条件
循环频率、分阶段检查节点、润滑方式、温度和粉尘环境都会影响结果。若这些条件未确认，就不能把某次测试得到的循环次数直接当成所有工况下的寿命承诺。对于高温、潮湿或有腐蚀介质的设备，还应把表面处理作为测试记录的一部分。
疲劳测试过程中，应记录哪些变化？
建议建立一份“初始值—阶段值—结束值”的记录表，而不是只在最后写“合格”或“不合格”。常见记录项目包括：
- 外观：是否出现裂纹、掉漆、锈蚀、端部磕碰或异常磨痕。
- 自由高度：循环后是否产生明显永久变形或高度衰减。
- 载荷变化：在约定高度复测力值，观察是否出现异常下降或离散。
- 几何状态：圈距、垂直度、端面接触和弹簧与导向件的相对位置是否改变。
- 设备与夹具：压盘、导向柱和固定件是否松动，避免把夹具问题误判为弹簧问题。

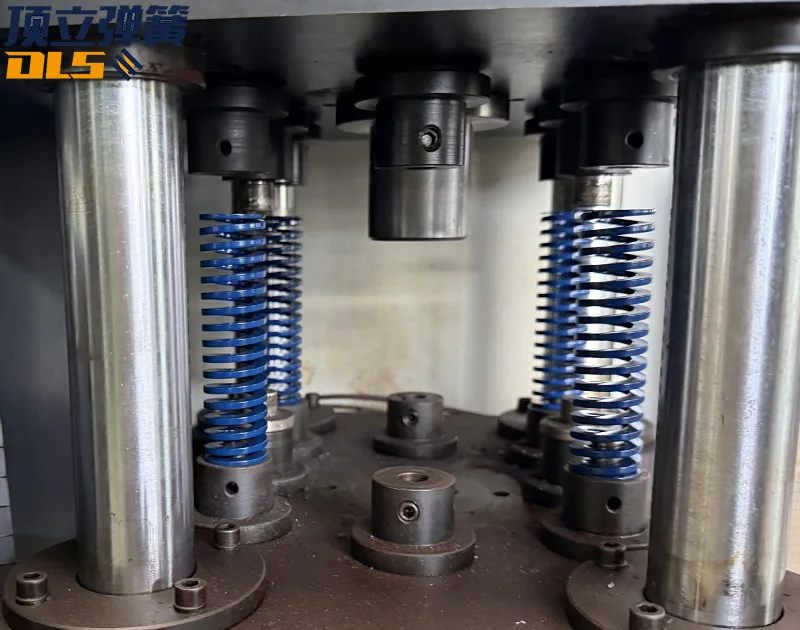

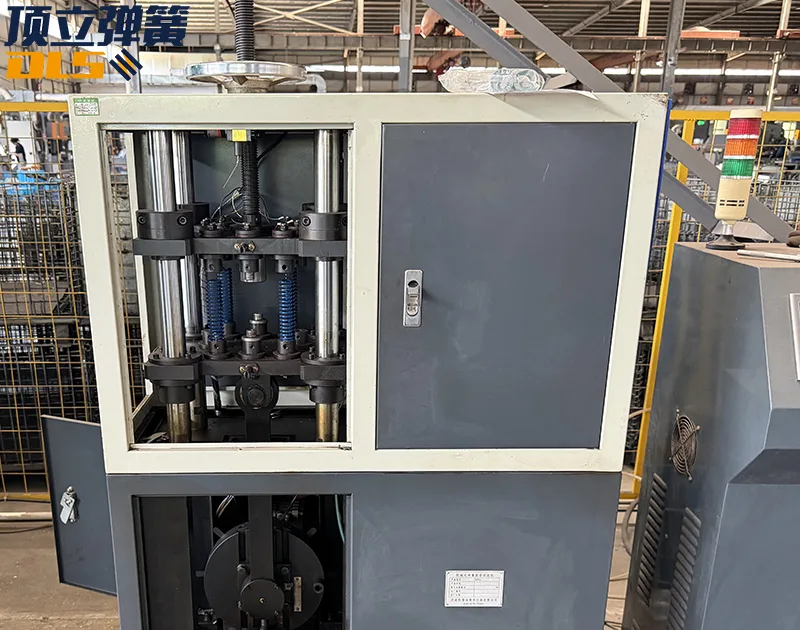

顶立的真实测试设备视频适合放在这一节，用于说明多支弹簧在导向夹具中的安装状态。视频展示的是测试场景，不应在没有原始记录的情况下叠加具体寿命或载荷数字。
如何根据现象排查失效原因？
测试发现异常后，建议先按“弹簧本体—安装状态—工艺与环境”的顺序排查：
| 现象 | 优先核对的因素 | 需要补充的信息 |
|---|---|---|
| 自由高度下降 | 压缩量、材料与热处理、循环条件 | 安装高度、工作高度、阶段复测数据 |
| 单侧磨损或弯曲 | 导向间隙、压盘平行度、偏载 | 模具结构图、导向方式、装配照片 |
| 端部出现裂纹 | 端面接触、磨削状态、局部应力 | 端部形式、磨削与表面处理记录 |
| 力值变化较大 | 批次一致性、测量方法、夹具稳定性 | 测量仪器、抽样方式、初始载荷数据 |
这类排查不宜只凭颜色或单一载荷点下结论。不同标准和系列的颜色、尺寸与力值对应关系可能不同，最终判断应回到图纸、应用条件和复测记录。
采购定制模具弹簧时，应该确认哪些测试信息？
向供应商询价时，除了外径、内径、线径和自由高度，还建议提供：
- 安装高度、工作高度和最大压缩量；
- 每分钟或每小时的大致动作频率；
- 是否有导柱、导套、孔或芯轴；
- 受力是否可能偏心，是否存在侧向摩擦；
- 温度、湿度、粉尘、油液或腐蚀介质；
- 需要关注的失效判据，例如高度变化、载荷变化或外观裂纹；
- 现有样品、二维图纸或三维模型。
信息越完整，测试方案越容易与实际应用对应。顶立可根据客户样品或图纸评估生产与验证所需信息；生产环节可进一步了解弹簧绕制等工艺页面。
总结
模具弹簧疲劳测试的重点，不是追求一个脱离工况的“最大循环次数”，而是确认弹簧在明确的安装、压缩、频率和环境条件下，性能是否保持稳定。测试前定义工况，测试中记录变化，测试后结合装配状态分析原因，才能把结果真正用于选型、改图和批次控制。
FAQ
疲劳测试能否替代静态载荷检验？
不能。静态检验和疲劳测试关注的风险不同，通常应先确认初始尺寸与载荷，再进行循环验证。
没有明确循环次数，能不能先做测试？
可以先做工况梳理和阶段性验证，但需要先约定压缩量、频率、检查节点和失效判据，避免测试结果无法解释。
标准模具弹簧是否都需要做疲劳测试？
是否测试取决于应用风险、使用频率、维修成本和客户验证要求。高频、关键复位或失效后难以维护的应用，更值得进行针对性验证。
测试时必须使用实际模具吗？
不一定。专用夹具可以用于对比测试，但应尽量复现实际的支撑、导向和压缩状态；如果装配条件复杂，最好增加实际模具或等效工装验证。
询价时只有旧弹簧，没有图纸怎么办？
可以提供样品、关键尺寸、安装空间和工作行程。供应商可先根据样品测绘，再确认需要补充的载荷和环境信息。
